EC fan genel bakış: bir EC fan nedir?

EC, iki voltaj arasında mükemmel bir faz değişimi elde etmek için AC ve DC voltajlarını birleştiren elektronik olarak değiştirilmiş anlamına gelir.

Motor DC voltajı üzerinde çalışır ve tek fazlı 230VAC veya üç fazlı 380VAC kaynağı ile çalıştırılabilir. Motor, motorun içindeki voltaj dönüşüm kontrol devresini içerir.

Motorun (stator) dönmeyen kısmı, ac'den DC güç dönüşümüne ve kontrolöre kadar olan elektrik devre kartına yer açmak için uzatılmıştır.

EC motorumuz (elektronik olarak değiştirilmiş), Hall-less üç fazlı sabit mıknatıslı senkronize harici rotor tipi motordur (kısa için PMSM). Komütasyon devresinde, AC voltajı komütatör tarafından DC voltajına dönüştürülür.

Motor konumu, invertör modülü üzerinden sağlanan voltaja (frekans dönüştürücüler ilkesine benzer) bağlıdır.

EC devre kartları, pozisyona, dönme yönüne ve varsayılan değerlere göre statordaki motor fazlarına akım (değişim) nasıl sağlayacağına karar verdikleri frekans dönüştürücülerinden farklıdır.

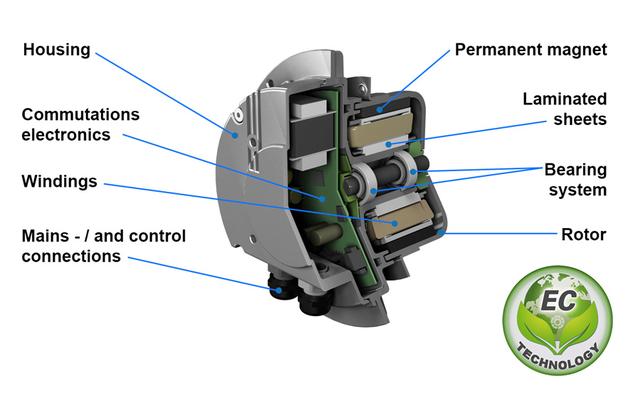

EC harici rotor motor yapısı şeması

Rotordaki kalıcı mıknatıslar, tam yük çalışması için gereken manyetik alanı üretir. Bu yüksek verimlilik, düşük gürültü ve sürekli motor hız kontrolü sağlar. Rotordaki montaj flanşı pervane montajı için kullanılır. Motor tipine bağlı olarak, terminal kutusu hızlı bağlantıyı kolaylaştırmak için bir kablo vida bağlantısı veya bağlantı kablosu ile donatılmıştır. Uygulama alanına bağlı olarak, ek kontrol fonksiyonları (sabit basınç kontrolü, ses akış kontrolü, sıcaklık kontrolü gibi) kabul edilebilir.

Geleneksel DC motorlar, karbon fırçaları, komütatör, rulmanlar, sargılı armatür vb. Gibi tüm bileşenleri içeren bir gövdeye sahiptir. Birbiri ardına düzenlenirler. EC motor bileşenleri ile daha fazla alan kaydedilir ve koleksiyoncular ve karbon fırçaları gerekli değildir. Sonuç olarak, motor önemli ölçüde daha kısadır ve bu nedenle kurulum sırasında boyut ve sessiz çalışma açısından avantajlara sahiptir.

Geleneksel motorlarla karşılaştırıldığında, EC fanlarının yatırım maliyeti biraz daha yüksektir, ancak düşük enerji tüketimi ve düşük kurulum maliyetleri nedeniyle (transformatör kontrolü, frekans dönüştürücü veya faz açısı kontrolü gerekli değildir), çoğunlukla en kısa çalışma süresinde deforme olabilirler.

Karbon zirvesinin mevcut çevre gereksinimleri altında, yerli motor ve fan üreticilerimiz sürekli olarak yükseliyor ve yeşil suların ve dünyanın dört bir yanındaki yeşil dağların güzel geleceğine gerçek katkılar sağlıyor!
