EC hayranları için ortak iletişim protokollerine giriş: RS485, CAN FD ve LIN

EC hayranları için ortak iletişim protokollerine giriş

Modern elektronik olarak değiştirilmiş (EC) fanlar, hassas kontrol ve izleme için giderek daha sağlam iletişim protokollerine güvenmektedir. Protokol seçimi, sistem maliyetini, performansını ve karmaşıklığını önemli ölçüde etkiler. Bu belge, üç baskın protokolün net bir karşılaştırmasını sağlar: RS485, CAN FD ve LIN, HVAC uygulamaları için seçime yardımcı olmak için.

Yönetici özeti: bir bakışta protokol seçimi

Detaylı protokol analizi ve önerileri

1. RS485: uygun maliyetli "beygir"

• Ne olduğunu: Standart UART daha iyi gürültü bağışıklığı sunan evrensel bir endüstriyel seri iletişim veriyolu.

• Hayranlarda tipik kullanım:

• Kontrol: Hız regülasyonu için PWM komutları gönderin (0-10V analog sinyal veya Modbus talimatları ile).

• Okuma: RPM, sıcaklık ve hata kodları gibi temel parametreleri getirin (küçük, seyrek olmayan veriler için yeterli).

• Anahtar avantajlar:

• Çok düşük maliyetli (ucuz alıcı-verici cips).

• Basit kablolama (sadece bükümlü bir çift gerektirir).

• Tek ana, çoklu köle ağlarını destekler (manuel adres ataması gerektirir).

• Sınırlamalar:

• Düşük hız (tipik olarak 115.2 kbps'ye kadar), birden fazla düğümle sıkışabilir.

• Yerleşik tahkim yok; Çarpışmalar yazılım tabanlı yeniden iletim gerektirir.

• Bizim öneri:

  ✅Ne zaman seçin:Bütçe, sadece 1-2 fanı kontrol eden birincil bir kısıtlamadır ve yüksek frekanslı, gerçek zamanlı veri alışverişine (örn., konut havalandırma üniteleri) gerek yoktur.

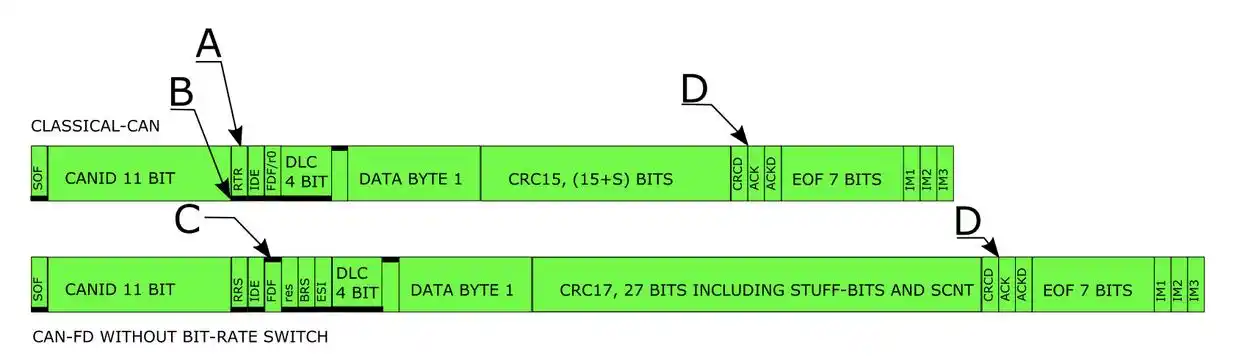

2. CAN FD: yüksek performanslı "çok yönlü" (⭐️ Karmaşık sistemler için en iyi seçim)

• Ne olduğunu: Otomotiv ve endüstriyel uygulamalarda çekirdek otobüs olarak hizmet veren CAN protokolünün geliştirilmiş bir versiyonu.

• Hayranlarda tipik kullanım:

• Birden fazla fanın koordineli kontrolü (örneğin, bir aracın HVAC sisteminde senkronize hız kontrolü).

• Mevcut çekme, titreşim ölçümleri ve sıcaklık gibi teşhis için büyük veri setlerinin gerçek zamanlı aktarımı.

• Anahtar avantajlar:

• Önemli hız avantajı: Veri fazı hızlara kadar destekler8 Mbps(Pratikte 2-4 Mbps yaygındır), tipik RS485 kurulumlarından 20x daha hızlı hale getirir.

• Üstün gürültü bağışıklığı: Diferansiyel sinyal ve sağlam CRC kontrolleri, motorların yakınındaki elektriksel gürültülü ortamlarda bile son derece kararlı hale getirir.

• Tahribatsız tahkim: Veri çarpışmalarını ortadan kaldırarak, öncelikli mesajlaşma ile 100 düğümleri destekler.

• Sınırlamalar:

• Daha yüksek maliyet (alıcılar RS485 'dan daha pahalıdır).

• Geliştirme, CAN protokolü yığını ile aşinalık gerektirir.

• Bizim öneri:

  ✅Ne zaman seçin:Uygulama, yüksek gerçek zamanlı performans, çok fanlı koordinasyon talep eder ve sert elektromanyetik ortamlarda (örn., elektrikli araç aküsü soğutma, endüstriyel üretim hattı fan kontrolü) çalışmalıdır.

3. LIN: araç içi "bütçe dostu" protokolü (⚠️ Not: tescilli bir "LINK" protokolü ile aynı değil)

• Ne olduğunu: Düşük maliyetli otomotiv sensörleri ve aktüatörler için tasarlanmış düşük maliyetli bir seri iletişim protokolü. Genellikle birIştiraki otobüs, Bir ana düğüme bağlı (örn., bir CAN bus modülü).

• Hayranlarda tipik kullanım:

• Bir araç kabininde (örn., koltuk havalandırma, küçük soğutma fanları) basit, düşük güçlü fanlar kontrol etmek.

• Öncelikle basit açma/kapama veya hız seviyesi komutları göndermek için kullanılır; Karmaşık veri geri bildirimi için uygun değildir.

• Anahtar avantajlar:

• Son derece düşük maliyetli (tek telli iletişim, çip maliyeti ~ RS485 1/10).

• Minimum kablolama (tek tel artı zemin).

• Sınırlamalar:

• Çok düşük hız (<20 kbps), Çerçeve başına maksimum 8 bayt ile.

• Yerleşik hata toleransı yok; Ana düğüm arızaları durumunda tüm segment başarısız olur.

• Bizim öneri:

  ✅Ne zaman seçin:Uygulama, araçlarda (örn., okuma ışıkları yakınında küçük fanlar) maliyete duyarlı, düşük veri hacmi yardımcı fanlar içindir.Kritik birincil kontrol sistemleri için asla kullanmayın.

Sonuç ve son seçim mantığı

EC fan uygulamanız için en uygun seçim, bütçe ve karmaşıklık kısıtlamalarına karşı performans gereksinimlerini dikkatlice dengelemeye bağlıdır.

• Bütçe bilincine sahip, basit kurulumlar için→RS485Pragmatik bir seçimdir.

• Performans, güvenilirlik ve gelecekteki prova için→FD olabilirÖzellikle endüstriyel veya otomotiv birincil sistemleri için üstün ve önerilen çözümdür.

• Araçlarda kritik olmayan, düşük veri yardımcı fanlar için→LINUygun maliyetli bir seçenektir.
