Bir 0-10Vdc EC fan birkaç sabit hız dişlisine ayrılabilir mi?

Normalde, EC fanlarımız (PMSM) kullanıcılara 0-10V/PWM hız kontrol arayüzü sağlayacaktır ve fonksiyonlar genellikle aşağıda gösterildiği gibidir:

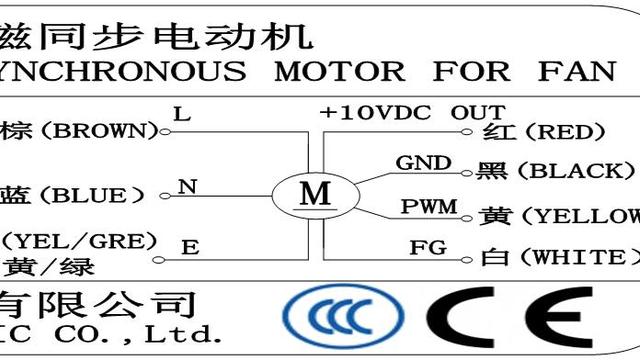

SF146-EC fan bağlantı şeması

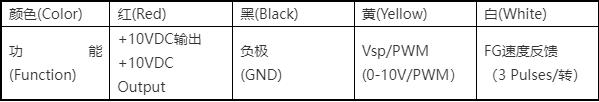

Sinyal kontrolü için dört çekirdekli kablo:

Güç girişi üç çekirdekli kablo:

Ancak bazı durumlarda, EC hayranlarının tüm avantajlarını kullanmak istiyoruz, ancak 0-10V kademesiz hız regülasyonuna veya eşleşen hız kontrol devre kartlarına gerek yok. Sadece 4 veya 3 sabit hız dişlisine ihtiyacımız var (örneğin, dört hıza sahip AC motorlar orijinal olarak kullanıldı). Şu anda sorunsuz bir şekilde değiştirilebilir mi?

Cevap kesinlikle evet. EC fanlar ayrıca AC motor musluk hızı regülasyon motorları gibi kontrol devre kartındaki 3 veya 4 hız kontrol sinyal hatlarını da bağlayabilir (teorik olarak, EC motorları N dişlilerine ayrılabilir, ancak 4 genellikle günlük kullanım için yeterlidir), aşağıdaki şekilde gösterildiği gibi:

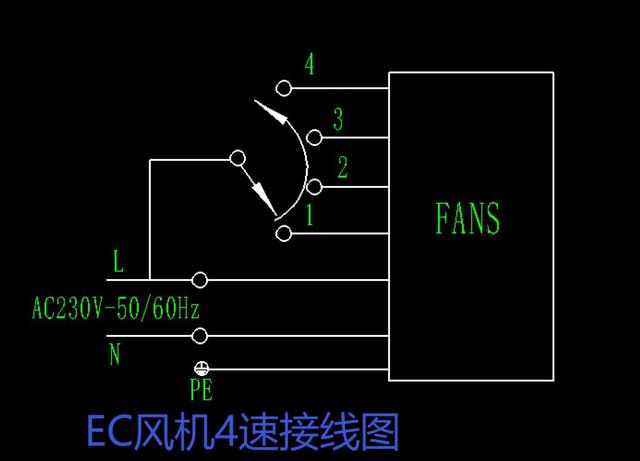

EC fan 4 vitesli bağlantı şeması
